Kích thước là giá trị bằng số của các đại lượng đo đường kính hoặc chiều dài,…theo đơn vị đo được chọn. Trong chế tạo cơ khí, kích thước được đo bằng đơn vị milimet.
Kích thước danh nghĩa dùng để xác định giới hạn và tính sai lệch của kích thước. Kích thước danh nghĩa được xác định bằng cách tính toán theo chức năng của chi tiết, sau đó làm tròn với chỉ số gần nhất của kích thước trong bảng tiêu chuẩn.
DN là kí hiệu của kích thước danh nghĩa đối với chi tiết lỗ, còn dN là kí hiệu của kích thước danh nghĩa đối với chi tiết trục.
Kích thước thực là kích thước lấy từ kết quả đo trên chi tiết gia công với sai số cho phép. Chẳng hạn như sử dụng pamme có giá trị chia vạch để đo chi tiết trục, kết quả đo là 23,98mm thì kích thước thực cũng là 23,98mm với sai số cho phép là ± 0,01mm.
Dt là kí hiệu của kích thước danh nghĩa đối với chi tiết lỗ, còn dt là kí hiệu của kích thước danh nghĩa đối với chi tiết trục.
Kích thước giới hạn để xác định phạm vi sai số kích thước cho phép bao gồm:
- Kích thước giới hạn lớn nhất: kích thước lớn nhất cho phép.
Dmax là kí hiệu kích thước giới hạn lớn nhất đối với chi tiết lỗ, dmax là kí hiệu của kích thước giớ hạn lớn nhất đối với chi tiết trục.
- Kích thước giới hạn nhỏ nhất: kích thước nhỏ nhất cho phép. Dmin là kí hiệu của kích thước giới hạn nhỏ nhất đối với chi tiết lỗ, còn dmin là kí hiệu của chi tiết trục.
Kích thước thực của chi tiết sau khi chế tạo phải đảm bảo điều kiện:
Dmin ≤ Dt ≤ Dmax
dmin ≤ dt ≤ dmax
Sai lệch của kích thước giới hạn so với kích thước danh nghĩa được gọi là sai lệch giới hạn. Trong sai lệch giới hạn, có 2 yếu tố đáng chú ý là sai lệch giới hạn dưới (ei, EI) và sai lệch giới hạn trên (es, ES).
- Đối với chi tiết trục: es = dmax – dN và ei = dmin - dN
- Đối với chi tiết lỗ: ES = Dmax – DN và EI = Dmin - DN
Giá trị này có thể là giá trị âm, dương hoặc bằng không tùy theo giá trị kích thước giới hạn và kích thước danh nghĩa của chi tiết.
Tham khảo thêm: Bu lông ốc vít là gì? Tiêu chuẩn sản xuất bu lông ốc vít
Dung sai kích thước (T) là giới hạn sai số kích thước cho phép. Dung sai kích thước là hiệu của kích thước giới hạn lớn nhất với kích thước giới hạn nhỏ nhất. Theo đó ta có công thức sau:
- Chi tiết lỗ: TD = Dmax - Dmin = ES - EI
- Chi tiết trục: Td = dmax - dmin = es - ei
Trong đó, T luôn đạt giá trị dương. Trong thực tế, nếu giá trị T càng lớn thì chi tiết có độ chính xác càng thấp và ngược lại.

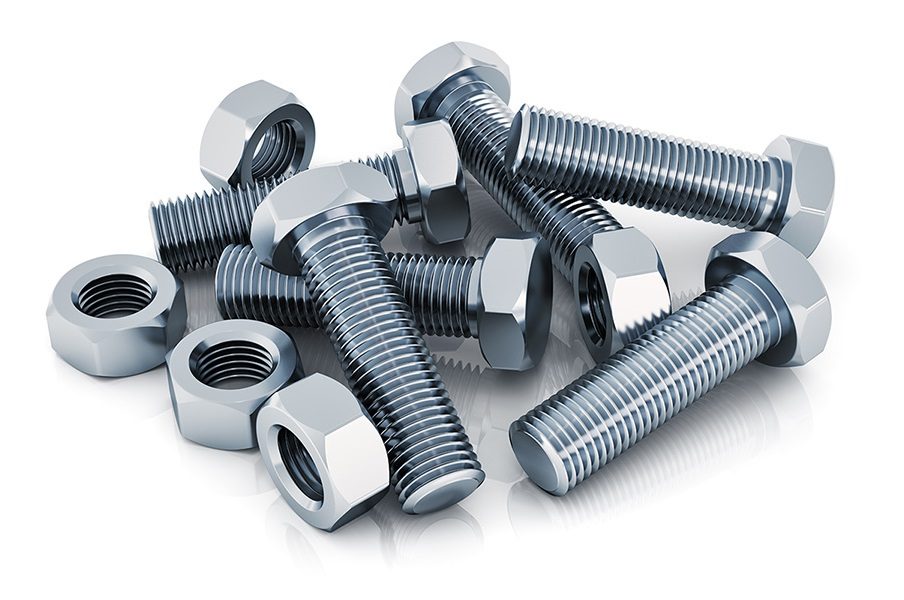

Trong mối ghép ren có 2 chi tiết là bu lông (chi tiết bao có ren ngoài) và đai ốc (chi tiết bao có ren trong). Trong quá trình lắp ghép cần có sự đối lẫn giữa các chi tiết, vì thế đòi hỏi phải có quy định về sai số của các yếu tố cấu thành ren. Sai số này gọi là dung sai ren. Sai số của ren hệ mét được gọi là dung sai ren hệ mét.
Bảng tra đường kính lỗ khoan lắp bu lông:
Kí hiệu bu lông |
Đường kính thân bu lông (mm) |
Đường kính lỗ bu lông và sai số cho phép (mm) |
||
Loại thô |
Loại tinh |
Loại thô |
Loại tinh |
|
M12 |
12 |
12,8 |
13 (0, +0,5) |
13 (0, +0,2) |
M14 |
14 |
14,8 |
15 (0, +0,5) |
15 (0, +0,2) |
M16 |
16 |
16,8 |
17 (0, +0,5) |
17 (0, +0,2) |
M18 |
18 |
19,0 |
19 (0, +0,5) |
19 (0, +0,3) |
M20 |
20 |
20.7 |
21 (0, +0,5) |
21 (0, +0,3) |
Bu lông và ecu nếu có đường kính trung bình bằng nhau nhưng có sai số bước ren thì cũng không thể lắp với nhau được. Trong trường hợp đó, cần giảm đường kính trung bình của bu lông, hoặc có thể tăng đường kính của ecu lên 1 đơn vị.
Sai số góc profin được tính bằng hiệu của giá trị thực và giá trị danh nghĩa của nửa góc profin ren.
Khi có sai số này, bu lông và ecu cũng không thể lắp ghép với nhau. Để khắc phục cần giảm đường kính trung bình của ren bu lông xuống 1 đơn vị hoặc tăng đường kính trung bình của ren ecu lên một đơn vị.
3DS Việt Nam trân trọng báo giá một số mặt hàng bu lông trong bảng giá dưới đây:
STT |
Tên sản phẩm |
ĐVT |
Số lượng |
Đơn giá |
1 |
Bu lông M10 các size |
Kg |
1 |
27.000 |
2 |
Bu lông M12 các size |
Kg |
1 |
27.000 |
3 |
Bu lông M14 các size |
Kg |
1 |
27.000 |
4 |
Bu lông M16 các size |
Kg |
1 |
27.000 |
5 |
Bu lông M18 các size |
Kg |
1 |
27.000 |
Tham khảo thêm: Báo giá bu lông M8. Đặc điểm của bu lông M8
Bulong m18
Bu lông mang thương hiệu 3DS Việt Nam là những sản phẩm chất lượng tốt nhất được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ theo các tiêu chuẩn an toàn như GB, DIN, BSW,…Để được tư vấn và hỗ trợ tốt nhất về giá, quý khách hàng hãy liên hệ trực tiếp với nhân viên của 3DS Việt Nam theo địa chỉ:
